Десульфурация

Десульфурация – (от де… и латинского sulphur – сера), обессеривание – физико-химические процессы, способствующие удалению S из расплавленного металла (например, чугуна, стали). Сера прочно связывается в сульфиды (например, в сульфид кальция) и переходит в шлак. Для ковшовой обработки чугуна эффективными десульфураторами являются оксид кальция, карбид кальция, сода.

Примеры различных процессов десульфурации чугуна:

Beater-process

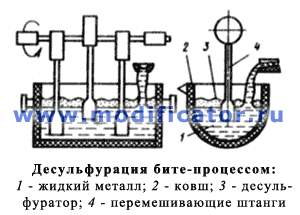

Бите-процесс (англ. Beater-process – мешалка) – процесс десульфурации чугуна, разработанный в Японии. Десульфурацию проводят погружением CaC₂ в чугун с помощью вертикальных штанг (рисунок). При расходе 1% CaC₂ содержание S снижается с 0,09 до 0,012%.

Wahl-process

Валь-процесс (франц. Wahl-process) – фирменное название процесса десульфурации чугуна, разработанного во Франции. Десульфурацию проводят вдуванием в чугун порошкообразного CaO азотом через днище конвертора (рисунок). При расходе 2% CaO за 3 минуты содержание S снижается до 0,006%.

Volianik-process

Волианик-процесс (англ. Volianik-process – по имени автора процесса) – процесс десульфурации чугуна, разработанный в США. В ковше чугун перемешивают с десульфуратором азотом через специальную трубку (рисунок). При расходе 1% CaC₂ за 3-4 минуты содержание S снижается от 0,1 до 0,01%.

Kalling-Domnartvet-process

Каллинг-домнартвэт-процесс (швед. Kalling-Domnartvet-process) – фирменное название процесса десульфурации чугуна, разработанного в Швеции. Десульфурацию проводят во вращающемся ковше барабанного типа (рисунок) оксидом кальция. При расходе 2% CaO за 15-30 минут содержание S снижается от 0,1 до 0,005%.

Rheinstahl-stirrer-process

Райншталь-стире-процесс (англ. Rheinstahl-stirrer-process) - фирменное название процесса десульфурации чугуна, разработанного в США. Десульфуратор замешивают в чугун мешалкой, вращающейся с частотой 78 мин^-1 (рисунок). При расходе 0,65 CaO₂ за 4 минуты содержание S снижается с 0,08 до 0,009%.

Reaction-accelerator-process

Риэкшн-экселерейте-процесс (англ. Reaction-accelerator-process – ускоритель реакции) – процесс десульфурации чугуна, разработанный в Швеции (рисунок). Чугун перемешивают с десульфуратором фигурной пустотелой мешалкой. При расходе 0,6% CaC₂ за 4 минуты содержание S снижается с 0,07 до 0,005%.

Porous-plag-process

Порэс-плаг-процесс (англ. Porous-plag-process – пористая вставка) – процесс десульфурации чугуна, разработанный фирмой «Clearfield Machine Co.» (США). Чугун перемешивают с десульфуратором азотом, подаваемым через пористую вставку (рисунок). При расходе 0,75% CaF₂ за 3-4 минуты содержание S снижается с 0,1 до 0,01%.

Shaking-ladle-process

Шэйкин-лэдл-процесс (швед. Shaking-ladle-process – встряхивающийся ковш) - процесс десульфурации чугуна, разработанный в Швеции. На зеркало металла засыпают карбид кальция и ковш приводят во вращение (рисунок). При расходе 0,5% CaC₂ за 10 минут содержание S снижается с 0,075 до 0,012%.
